ResNet YYDS！

ResNet发布于2015年，目前仍有大量CV任务用其作为backbone（尤其是顶会实验比较），而且当前很多网络都在使用残差模块。

Deep Residual Learning for Image Recognition

论文：https://arxiv.org/abs/1512.03385

截止2021年8月19日，ResNet的引用量已达到86531（数据来自谷歌学术）。盲猜2021年底，引用量能破10万！本文根据知乎上的话题，来深入探讨一下强悍的ResNet。而且正值招聘/求职季，ResNet也是一个高频面试重点，方便大家查漏补缺。

Resnet到底在解决一个什么问题呢？

既然可以通过初试化和归一化（BN层）解决梯度弥散或爆炸的问题，那Resnet提出的那条通路是在解决什么问题呢？

在He的原文中有提到是解决深层网络的一种退化问题，但并明确说明是什么问题！

作者：王峰
https://www.zhihu.com/question/64494691/answer/220989469

17年2月份有篇文章，正好跟这个问题一样。

The Shattered Gradients Problem: If resnets are the answer, then what is the question?

大意是神经网络越来越深的时候，反传回来的梯度之间的相关性会越来越差，最后接近白噪声。因为我们知道图像是具备局部相关性的，那其实可以认为梯度也应该具备类似的相关性，这样更新的梯度才有意义，如果梯度接近白噪声，那梯度更新可能根本就是在做随机扰动。

有了梯度相关性这个指标之后，作者分析了一系列的结构和激活函数，发现resnet在保持梯度相关性方面很优秀（相关性衰减从  到了  ）。这一点其实也很好理解，从梯度流来看，有一路梯度是保持原样不动地往回传，这部分的相关性是非常强的。

作者：灰灰
https://www.zhihu.com/question/64494691/answer/271335912

一方面: ResNet解决的不是梯度弥散或爆炸问题，kaiming的论文中也说了:臭名昭著的梯度弥散/爆炸问题已经很大程度上被normalized initialization  and intermediate normalization layers解决了;

另一方面: 由于直接增加网络深度的(plain)网络在训练集上会有更高的错误率，所以更深的网络并没有过拟合，也就是说更深的网络效果不好，是因为网络没有被训练好，至于为啥没有被训练好，个人很赞同前面王峰的答案中的解释。

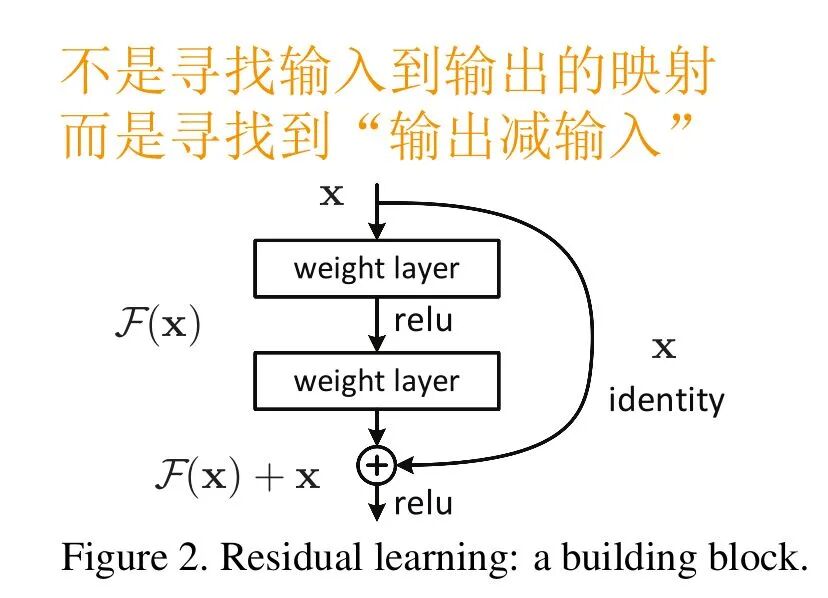

在ResNet中,building block:

H(x)是期望拟合的特征图,这里叫做desired underlying mapping

一个building block要拟合的就是这个潜在的特征图

当没有使用残差网络结构时,building block的映射F(x)需要做的就是拟合H(x)

当使用了残差网络时,就是加入了skip connection 结构,这时候由一个building block 的任务由: F(x) := H(x)，变成了F(x) := H(x)-x

对比这两个待拟合的函数,文中说假设拟合残差图更容易优化,也就是说:F(x) := H(x)-x比F(x) := H(x)更容易优化,接下来举了一个例子,极端情况下:desired underlying mapping要拟合的是identity mapping，这时候残差网络的任务就是拟合F(x): 0,而原本的plain结构的话就是F(x) : x,而F(x): 0任务会更容易,原因是:resnet（残差网络）的F（x）究竟长什么样子？中theone的答案:

F是求和前网络映射，H是从输入到求和后的网络映射。比如把5映射到5.1，那么引入残差前是F'(5)=5.1，引入残差后是H(5)=5.1, H(5)=F(5)+5, F(5)=0.1。这里的F’和F都表示网络参数映射，引入残差后的映射对输出的变化更敏感。比如s输出从5.1变到5.2，映射F’的输出增加了1/51=2%，而对于残差结构输出从5.1到5.2，映射F是从0.1到0.2，增加了100%。明显后者输出变化对权重的调整作用更大，所以效果更好。残差的思想都是去掉相同的主体部分，从而突出微小的变化，看到残差网络我第一反应就是差分放大器

后续的实验也是证明了假设的, 残差网络比plain网络更好训练。因此，ResNet解决的是更好地训练网络的问题，王峰的答案算是对ResNet之所以好的一个理论论证吧.

作者：周翼南
https://www.zhihu.com/question/64494691/answer/325492405

最近也在研究residual结构，说点自己的理解。

residual结构很大程度上解决了relu之后的空缺问题。

首先，一个3×3的卷积+relu，不可能对于所有的图片都有响应的。图片A经过这个卷积有正响应，图片B可能就没有。

那能不能填上这个空缺，可以的。

resnet结构的机制大概是这样，3×3感受野没有提出来的特征，我用5×5的感受野去填，还不行就用7×7去填。

这个填空缺的思想在resnext上表现的更为明显，他用了一堆5×5去填。

我是做人脸的，我设计过rrsnet结构和非resnet结构并且对每一层layer做过可视化，发现resnet出来的channel要比非resnet结构出来的channel饱满。而且bypass上正好就做了填充工作。

作者：刘昕宸
https://www.zhihu.com/question/64494691/answer/1545759510

最近又重读了ResNet这篇论文，并详细写了一些自己的理解，链接见本回答末尾。

ResNet解决的其实是一个不符合预期的现象。

做实验如果出现了不符合预期的现象，并且在我们的预期没什么问题的情况下，那么一定是哪里出了问题，并且这个问题非常值得解决！

前提：

网络的不同层可以提取不同抽象层次的特征，越深的层提取的特征越抽象。因此深度网络可以整合low-medium-high各种层次的特征，增强网络表征能力。

预期：

越深的网络，表征能力应该越强，做分类等任务效果应该越好。

现实：

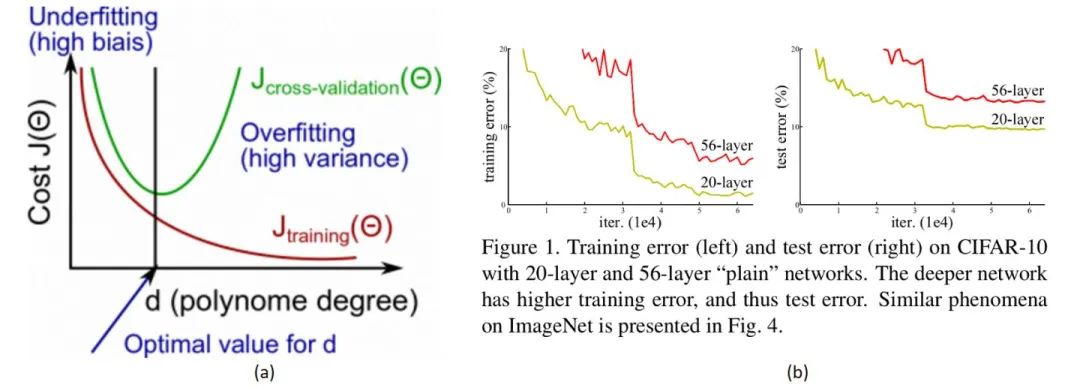

更深的56-layer网络在训练和测试结果上均不如20-layer网络！

不符合预期的现象出现了！！！

这个就是论文中提到的退化问题，而ResNet则正是为了解决这个问题。

下面进入碎碎念分析：

deeper network准确率饱和后，很快就退化了

为什么会这样呢？

首先，深度网络优化是比较困难的，比如会出现梯度爆炸/梯度消失等问题。不过，这个问题已经被normalized initialization和batch normalization等措施解决得差不多了。

其次，网络更深了，参数更多了，应该拟合能力更强了才对啊！噢，一定是过拟合了。

但似乎也不是过拟合的问题：

因为56-layer网络（上图红线）的training error（上左图）也比20-layer网络（上图黄线）要高，这就应该不是过拟合了啊！

那么究竟是什么原因导致了deeper network degradation问题呢？

现在，我们换一种思路来构建deeper network：

假设浅层网络已经可以得到一个不错的结果了，那我接下来新增加的层啥也不干，只是拟合一个identity mapping，输出就拟合输入，这样总可以吧。

这样的话，我们觉得：这样构建的深层网络至少不应该比它对应的浅层training error要高。对吧。

但是实验又无情地打脸。

看来，一定是在优化深层网络时出了问题！这种问题导致了深层网络的性能退化，ResNet就是要解决这个问题！

怎么解决？

ResNet的核心就是residual learning和identity learning by shortcut

效果怎么样呢？

ResNet解决了退化问题，获得了更高的准确率，实现了更快的收敛速度。

作者：[已重置]
https://www.zhihu.com/question/64494691/answer/511981382

这么简单的问题需要搞那么复杂么？

dy(x)/dx=F(x)=> y(x)=x+F(x)*dt，这不就是个微分方程的差分化么？所以ResNet就是个微分方程啊。

至于说其收敛性好，就是通过这种操作使得网络的结构更均匀，整个映射就是由几乎完全一样的模块来构造，而且当F(x)=0的时候，相应的模块就相当于不存在，或者是当F(x)按照一定比例scaling的时候，等价于调整步长dx, 这种结构使得映射空间的曲率更平滑，基本是均匀的，并且可以或者通过跳过某些F(x)模块或者通过对F(x)的scaling来调整映射复杂度，达到模型复杂度和问题复杂度的更好的匹配，这一点在普通的CNN中是很难完成的。

简单说，ResNet构造了一个平滑的解空间流形，在这个平滑的流形上更容易找到解。

作者：薰风初入弦
https://www.zhihu.com/question/64494691/answer/786270699

看了这个问题之后我思考了很久，于是写出了这篇专栏，现在贴过来当答案。

首先是跟着论文的思路走，了解作者提出resnet的“心路历程”，最后也有些个人整理的理解。

ps：欢迎关注我的专栏，这段时间我会持续更新，并且在更完约莫十几篇论文阅读后，会再写一些模型实现/代码方面的理解。

https://zhuanlan.zhihu.com/IsonomiaCS

一、引言：为什么会有ResNet？Why ResNet？

神经网络叠的越深，则学习出的效果就一定会越好吗？

答案无疑是否定的，人们发现当模型层数增加到某种程度，模型的效果将会不升反降。也就是说，深度模型发生了退化（degradation）情况。

那么，为什么会出现这种情况？

1. 过拟合？Overfitting？

首先印入脑海的就是Andrew Ng机器学习公开课[1]的过拟合问题

在这个多项式回归问题中，左边的模型是欠拟合（under fit）的此时有很高的偏差（high bias），中间的拟合比较成功，而右边则是典型的过拟合（overfit），此时由于模型过于复杂，导致了高方差（high variance）。

然而，很明显当前CNN面临的效果退化不是因为过拟合，因为过拟合的现象是”高方差，低偏差”，即测试误差大而训练误差小。但实际上，深层CNN的训练误差和测试误差都很大。

2. 梯度爆炸/消失？Gradient Exploding/Vanishing？

除此之外，最受人认可的原因就是“梯度爆炸/消失（弥散）”了。为了理解什么是梯度弥散，首先回顾一下反向传播的知识。

假设我们现在需要计算一个函数  ，  , ,在时的梯度，那么首先可以做出如下所示的计算图。

将 , ,带入，其中，令  ,一步步计算，很容易就能得出  。

这就是前向传播（计算图上部分绿色打印字体与蓝色手写字体），即：

前向传播是从输入一步步向前计算输出，而反向传播则是从输出反向一点点推出输入的梯度(计算图下红色的部分)。

注：这里的反向传播假设输出端接受之前回传的梯度为1（也可以是输出对输出求导=1）

观察上述反向传播，不难发现，在输出端梯度的模值，经过回传扩大了3~4倍。

这是由于反向传播结果的数值大小不止取决于求导的式子，很大程度上也取决于输入的模值。当计算图每次输入的模值都大于1，那么经过很多层回传，梯度将不可避免地呈几何倍数增长（每次都变成3~4倍，重复上万次，想象一下310000有多大……），直到Nan。这就是梯度爆炸现象。

当然反过来，如果我们每个阶段输入的模恒小于1，那么梯度也将不可避免地呈几何倍数下降（比如每次都变成原来的三分之一，重复一万次就是3-10000），直到0。这就是梯度消失现象。值得一提的是，由于人为的参数设置，梯度更倾向于消失而不是爆炸。

由于至今神经网络都以反向传播为参数更新的基础，所以梯度消失问题听起来很有道理。然而，事实也并非如此，至少不止如此。

我们现在无论用Pytorch还是Tensorflow，都会自然而然地加上Bacth Normalization(简称BN)，而BN的作用本质上也是控制每层输入的模值，因此梯度的爆炸/消失现象理应在很早就被解决了（至少解决了大半）。

不是过拟合，也不是梯度消失，这就很尴尬了……CNN没有遇到我们熟知的两个老大难问题，却还是随着模型的加深而导致效果退化。无需任何数学论证，我们都会觉得这不符合常理。等等，不符合常理……

3. 为什么模型退化不符合常理？

按理说，当我们堆叠一个模型时，理所当然的会认为效果会越堆越好。因为，假设一个比较浅的网络已经可以达到不错的效果，那么即使之后堆上去的网络什么也不做，模型的效果也不会变差。

然而事实上，这却是问题所在。“什么都不做”恰好是当前神经网络最难做到的东西之一。

MobileNet V2的论文[2]也提到过类似的现象，由于非线性激活函数Relu的存在，每次输入到输出的过程都几乎是不可逆的（信息损失）。我们很难从输出反推回完整的输入。

也许赋予神经网络无限可能性的“非线性”让神经网络模型走得太远，却也让它忘记了为什么出发（想想还挺哲学）。这也使得特征随着层层前向传播得到完整保留（什么也不做）的可能性都微乎其微。

用学术点的话说，这种神经网络丢失的“不忘初心”/“什么都不做”的品质叫做恒等映射（identity mapping）。

因此，可以认为Residual Learning的初衷，其实是让模型的内部结构至少有恒等映射的能力。以保证在堆叠网络的过程中，网络至少不会因为继续堆叠而产生退化！

二、深度残差学习 Deep Residual Learning

1. 残差学习 Residual Learning

前面分析得出，如果深层网络后面的层都是是恒等映射，那么模型就可以转化为一个浅层网络。那现在的问题就是如何得到恒等映射了。

事实上，已有的神经网络很难拟合潜在的恒等映射函数H(x) = x。

但如果把网络设计为H(x) = F(x) + x，即直接把恒等映射作为网络的一部分。就可以把问题转化为学习一个残差函数F(x) = H(x) – x.

只要F(x)=0，就构成了一个恒等映射H(x) = x。而且，拟合残差至少比拟合恒等映射容易得多。

于是，就有了论文[3]中的Residual block结构

图中右侧的曲线叫做跳接（shortcut connection），通过跳接在激活函数前，将上一层（或几层）之前的输出与本层计算的输出相加，将求和的结果输入到激活函数中做为本层的输出。

用数学语言描述，假设Residual Block的输入为  ，则输出  等于：

其中  是我们学习的目标，即输出输入的残差  。以上图为例，残差部分是中间有一个Relu激活的双层权重，即：

其中  指代Relu，而  指代两层权重。

顺带一提，这里一个Block中必须至少含有两个层，否则就会出现很滑稽的情况：

显然这样加了和没加差不多……

2.网络结构与维度问题

论文中原始的ResNet34与VGG的结构如上图所示，可以看到即使是当年号称“Very Deep”的VGG，和最基础的Resnet在深度上相比都是个弟弟。

可能有好奇心宝宝发现了，跳接的曲线中大部分是实现，但也有少部分虚线。这些虚线的代表这些Block前后的维度不一致，因为去掉残差结构的Plain网络还是参照了VGG经典的设计思路：每隔x层，空间上/2（下采样）但深度翻倍。

也就是说，维度不一致体现在两个层面：

• 空间上不一致
• 深度上不一致

空间上不一致很简单，只需要在跳接的部分给输入x加上一个线性映射  ,即：

而对于深度上的不一致，则有两种解决办法，一种是在跳接过程中加一个1*1的卷积层进行升维，另一种则是直接简单粗暴地补零。事实证明两种方法都行得通。

注：深度上和空间上维度的不一致是分开处理的，但很多人将两者混为一谈（包括目前某乎一些高赞文章），这导致了一些人在模型的实现上感到困惑（比如当年的我）。

3. torchvision中的官方实现

事实上论文中的ResNet并不是最常用的，我们可以在Torchvision的模型库中找到一些很不错的例子，这里拿Resnet18为例：

运行代码：

import torchvisionmodel = torchvision.models.resnet18(pretrained=False) #我们不下载预训练权重print(model)

得到输出：

ResNet(  (conv1): Conv2d(3, 64, kernel_size=(7, 7), stride=(2, 2), padding=(3, 3), bias=False)  (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)  (relu): ReLU(inplace)  (maxpool): MaxPool2d(kernel_size=3, stride=2, padding=1, dilation=1, ceil_mode=False)  (layer1): Sequential(    (0): BasicBlock(      (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)    )    (1): BasicBlock(      (conv1): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(64, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)    )  )  (layer2): Sequential(    (0): BasicBlock(      (conv1): Conv2d(64, 128, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (downsample): Sequential(        (0): Conv2d(64, 128, kernel_size=(1, 1), stride=(2, 2), bias=False)        (1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      )    )    (1): BasicBlock(      (conv1): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(128, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)    )  )  (layer3): Sequential(    (0): BasicBlock(      (conv1): Conv2d(128, 256, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (downsample): Sequential(        (0): Conv2d(128, 256, kernel_size=(1, 1), stride=(2, 2), bias=False)        (1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      )    )    (1): BasicBlock(      (conv1): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(256, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)    )  )  (layer4): Sequential(    (0): BasicBlock(      (conv1): Conv2d(256, 512, kernel_size=(3, 3), stride=(2, 2), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (downsample): Sequential(        (0): Conv2d(256, 512, kernel_size=(1, 1), stride=(2, 2), bias=False)        (1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      )    )    (1): BasicBlock(      (conv1): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn1): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)      (relu): ReLU(inplace)      (conv2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1), bias=False)      (bn2): BatchNorm2d(512, eps=1e-05, momentum=0.1, affine=True, track_running_stats=True)    )  )  (avgpool): AvgPool2d(kernel_size=7, stride=1, padding=0)  (fc): Linear(in_features=512, out_features=1000, bias=True))

薰风说 Thinkings

上述的内容是我以自己的角度思考作者提出ResNet的心路历程，我比作者蔡很多，所以难免出现思考不全的地方。

ResNet是如此简洁高效，以至于模型提出后还有无数论文讨论“ResNet到底解决了什么问题(The Shattered Gradients Problem: If resnets are the answer, then what is the question?)”[4]

论文[4]认为，即使BN过后梯度的模稳定在了正常范围内，但梯度的相关性实际上是随着层数增加持续衰减的。而经过证明，ResNet可以有效减少这种相关性的衰减。

对于  层的网络来说，没有残差表示的Plain Net梯度相关性的衰减在  ，而ResNet的衰减却只有  。这也验证了ResNet论文本身的观点，网络训练难度随着层数增长的速度不是线性，而至少是多项式等级的增长（如果该论文属实，则可能是指数级增长的）

而对于“梯度弥散”观点来说，在输出引入一个输入x的恒等映射，则梯度也会对应地引入一个常数1，这样的网络的确不容易出现梯度值异常，在某种意义上，起到了稳定梯度的作用。

除此之外，shortcut类似的方法也并不是第一次提出，之前就有“Highway Networks”。可以只管理解为，以往参数要得到梯度，需要快递员将梯度一层一层中转到参数手中（就像我取个快递，都显示要从“上海市”发往“闵行分拣中心”，闵大荒日常被踢出上海籍）。而跳接实际上给梯度开了一条“高速公路”（取快递可以直接用无人机空投到我手里了），效率自然大幅提高，不过这只是个比较想当然的理由。

上面的理解很多论文都讲过，但我个人最喜欢下面两个理解。

第一个已经由Feature Pyramid Network[5]提出了，那就是跳连接相加可以实现不同分辨率特征的组合，因为浅层容易有高分辨率但是低级语义的特征，而深层的特征有高级语义，但分辨率就很低了。

第二个理解则是说，引入跳接实际上让模型自身有了更加“灵活”的结构，即在训练过程本身，模型可以选择在每一个部分是“更多进行卷积与非线性变换”还是“更多倾向于什么都不做”，抑或是将两者结合。模型在训练便可以自适应本身的结构，这听起来是多么酷的一件事啊！

有的人也许会纳闷，我们已经知道一个模型的来龙去脉了，那么在一个客观上已经十分优秀的模型，强加那么多主观的个人判断有意思吗？

然而笔者还是相信，更多角度的思考有助于我们发现现有模型的不足，以及值得改进的点。比如我最喜欢的两个理解就可以引申出这样的问题“虽然跳接可以结合不同分辨率，但ResNet显然没有充分利用这个优点，因为每个shortcut顶多跨越一种分辨率（大部分还不会发生跨越）”。

那么“如果用跳接组合更多分辨率的特征，模型的效果会不会更好？”这就是DenseNet回答我们的问题了。
